直流電源直流電源系統在變電站中為控制、信號、繼電保護、自動裝置及事故照明等提供可靠的工作電源，它還為一次設備倒閘操作提供可靠的操作電源。直流系統的可靠與否，對變電站的安全運行起著至關重要的作用，是變電站安全運行的保證。
電力直流電源系統主要應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶，為給信號設備、保護、自動裝置、事故照明、應急電源及斷路器分、合閘操作提供直流電源的電源設備。電力直流電源系統是一個獨立的電源，它不受發電機、廠用電及系統運行方式的影響，并在外部交流電中斷的情況下，保證由后備電源—蓄電池繼續提供直流電源的重要設備。直流屏的可靠性、安全性直接影響到電力系統供電的可靠性和安全性。直流系統是以電池容量標稱,如65AH,100AH常用名稱:GZDW-65AH,GZDW-100AH。 電力直流電源系統的用途：廣泛應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶(如發電廠、變電站、配電站、石化、鋼鐵、電氣化鐵路、房地產等)，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急電源，用途十分廣泛。還有直流系統的心臟是蓄電池，對蓄電池進行科學的維護是直流系統的核心工作。
電力直流電源系統主要由兩大部份組成。一部份 是電池屏另一部份是直流充電屏（直流屏）。電池屏就是一個可以擺放多節電池的機柜。電池屏中的電池一般是由2-12V的電池以9節到108節串聯方式組成，對應電的電壓輸出也就是110V或220V。目前使用的電池主要是閥控式密封免維護鉛酸電池。直流屏主要是由機柜、整流模塊系統、監控系統、絕緣監測單元、電池巡檢單元、開關量檢測單元、降壓?jiǎn)卧�及一系列的交流輸入、直流輸出、電壓顯示、電流顯示等配電單元。

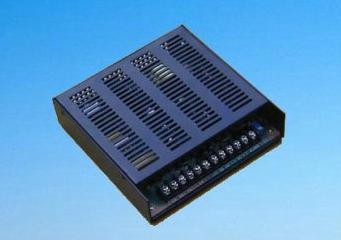

電力直流電源系統整流模塊系統：電力整流模塊就是把交流電整流成直流電的單機模塊，通常是以通過電流大小來標稱，按設計理念的不同也可以分為：風冷模塊、獨立風道模塊、自冷模塊、自能風冷模塊和自能自冷模塊。它可以多臺并聯使用，實現了N+1冗余。模塊輸出是110V、220V穩定可調的直流電壓。模塊自身有較為完善的各種保護功能如：輸入過壓保護、輸出過壓保護、輸出限流保護和輸出短路保護等。
